芳賀台地地区の施設を紹介しますその4

芳賀台地の水で潤う農業その4

用水を吐水槽へ送る

◉塩田揚水機場

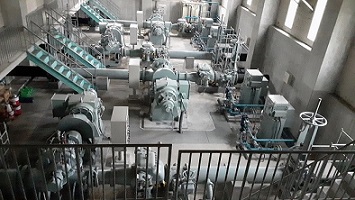

塩田調整池に貯水された用水は、取水施設（斜樋）から導水管を通って直接この機場により大川吐水槽と菅又吐水槽に圧送されます。調整池の水位がポンプより高いところに位置するために一般の揚水機場に見られる吸水槽がありません。4台のポンプで最大毎秒1.704立方メートルの用水を送ることが出来ます。本機場と両吐水槽との標高差は約56mあります。

塩田揚水機場諸元

位置：栃木県芳賀郡市貝町大字塩田

構造形式：RC構造平家建12.8m×34.7m

面積：建築面積461平方メートル、延床面積436平方メートル

ポンプ形式：横軸両吸込単段渦巻ポンプ

ポンプ口径・台数：φ450mm×4台

ポンプ全揚程：H＝65m

計画揚水量：Q＝0.426立方メートル／s×4台

電動機出力：360kw×4台

抵抗器：液体抵抗器（起動及び速度制御）

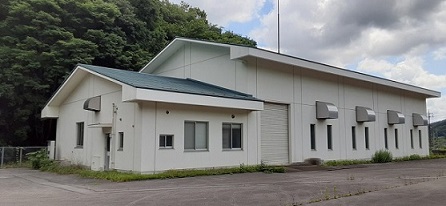

塩田揚水機場
